Eingangskontrollgerät | Drop Down

Eingangskontrollgerät mit abklappbarem oberem Sperrarm – kontrollierter Zugang und sichere Fluchtwegfreigabe

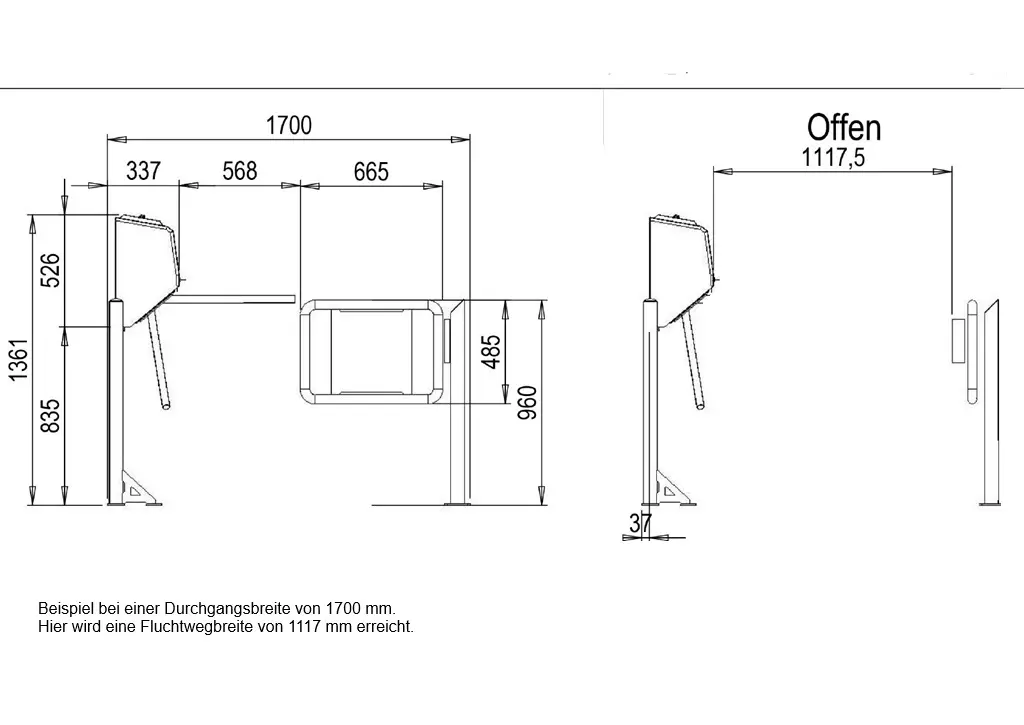

Unser Drehkreuz mit abklappbarem oberem Sperrarm vereint zuverlässige Zutrittskontrolle im Normalbetrieb mit sicherer Freigabe im Notfall. Um den Richtlinien der ASR A2.3 im Hinblick auf lichte Flucht- und Rettungswegbreiten gerecht zu werden, gehört zum Lieferumfang zwingend ein Fluchttor mit Flächenhaftmagnet, welches an der gegenüberliegenden Seite als Gegenstück montiert werden muss. Wird der Not-Aus betätigt, entriegelt der oberer Sperrarm automatisch und klappt kontrolliert nach unten — so entsteht sofort ein barrierefreier Fluchtweg.

Wie der Vorgang funktioniert

1. Not-Aus betätigen – Der bewusst platzierte Not-Aus-Schalter unterbricht die Betriebsspannung des Antriebs. Die Stromversorgung der Verriegelungseinheit wird unterbrochen. Optional kann hier ein akustisches Alarmsignal zusätzlich konfiguriert werden.
2. Verriegelung löst – Elektrische Sperren bzw. Magnet-Verriegelungen werden freigegeben. Der Sperrarm und das Fluchttor sind damit nicht mehr blockiert.
3. Arm klappt herunter – Der oberste Sperrarm wird freigegeben und klappt nach unten. Parallel dazu wird das gegenüberliegende, stromlose Fluchttor manuell geöffnet.
4. Fluchtweg frei – Drehkreuz und Fluchttor – bilden gemeinsam den vorgeschriebenen Flucht- und Rettungsweg. Der Durchgang ist hindernisfrei, damit Evakuierungen schnell und sicher durchgeführt werden können.
5. Wiederinbetriebnahme – Nach Behebung des Notfalls wird das System über einen Schlüsselschalter zurückgesetzt. Die Verriegelung wird wieder aktiviert und der Sperrarm fährt automatisch in die Ausgangsstellung zurück. Das Fluchttor wird manuell geschlossen.

Die Steuerung verfügt zusätzlich über eine Anschlussmöglichkeit einer bauseitigen Brandmeldeanlage.

Funktion im Normalbetrieb:

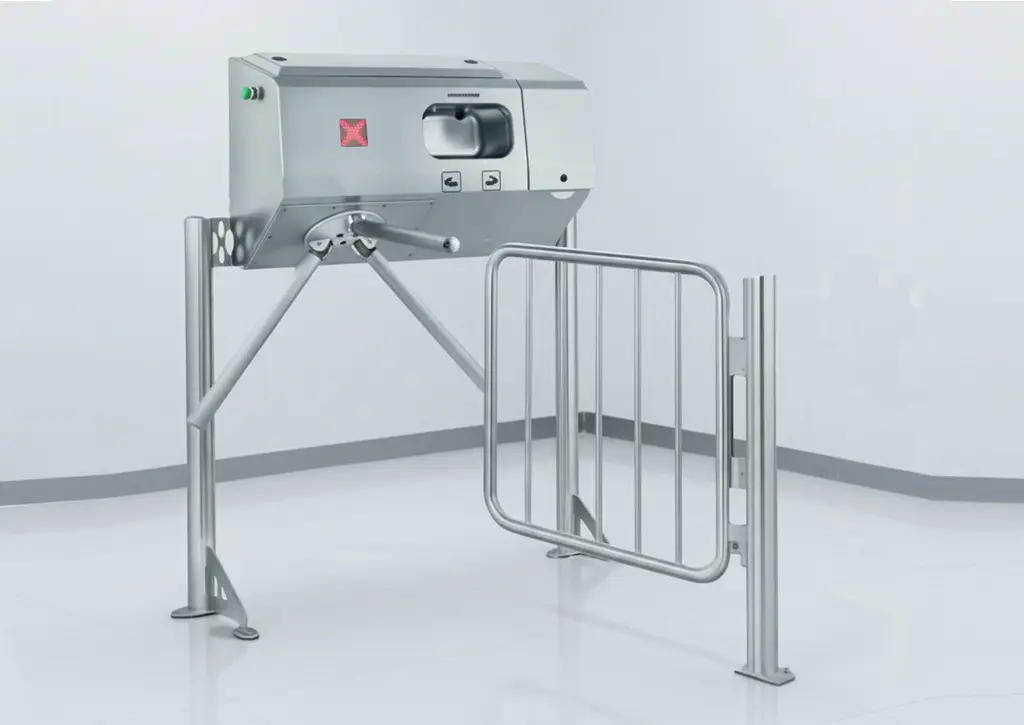

Das Eingangskontrollgerät Typ „Drop Down“ ist komplett aus Edelstahl gefertigt. Vor dem Zutritt in Produktionsräume, müssen beide Hände gleichzeitig in die, durch zwei Handsymbole gekennzeichneten Öffnungen gesteckt werden. Beide Hände werden von je einem optischen Sensor erfasst und mit Handdesinfektionsmittel besprüht (optional mit Flüssigseife). Anschließend wird die Durchgangssteuerung aktiviert und das Drehkreuz für eine Umdrehung freigeschaltet. Das Gerät hat einen integrierten Kanisterhalter für das Handdesinfektionsmittel oder die Flüssigseife. Das überschüssige Desinfektionsmittel wir abgeleitet und unterhalb des Gerätes in einem Behälter aufgefangen.

• die Drehsperre wird erst nach beidhändiger Entnahme des Desinfektionsmittels, bzw. der Seife für eine Umdrehung freigeschaltet
• die Applikationsmenge und die Sensorenreichweite ist einstellbar
• der Rückweg ist entweder immer gesperrt oder über einen Wandtaster freizugeben
• mit Multifunktions-LED-Signalleuchte zur Funktionsüberwachung
• integrierter Kanisterhalter und Restaufnahmebehälter für überschüssiges Desinfektionsmittel

Ihre Vorteile auf einen Blick

• Sicherer Zugang im Normalbetrieb
• Automatische Entriegelung im Notfall
• Nur der obere Arm klappt ab – kontrolliert und sicher
• Fluchttor mit Flächenhaftmagnet im Lieferumfang
• Konform mit ASR A2.3 – Fluchtwegbreite garantiert
• Einfache Rückstellung und erneute Inbetriebnahme
• Gerne planen wir mit Ihnen Ihre Anlage!
